Deprem - eğilimli alanlarda çelik yapı köprü kafesi için tasarım gereksinimleri nelerdir?

Deprem - eğilimli alanlarda çelik yapı köprü kafesi için tasarım gereksinimleri nelerdir?

Çelik yapı köprü kafeslerinin güvenilir bir tedarikçisi olarak, deprem - eğilimli bölgelerin ortaya koyduğu benzersiz zorluklara dayanmak için bu yapıları tasarlamanın kritik önemini anlıyorum. Depremler köprü kafeslerini tasarım aşamasında dikkatli bir şekilde değerlendiren karmaşık ve dinamik kuvvetlere maruz bırakabilir. Bu blogda, deprem - eğilimli alanlarda çelik yapı köprü kafesleri için temel tasarım gereksinimlerini araştıracağım.

1. sismik direnç ve yapısal bütünlük

Deprem - eğilimli bir alanda çelik yapı köprü kafes tasarlamanın birincil amacı, sismik direncini sağlamak ve bir deprem sırasında ve sonrasında yapısal bütünlüğü korumaktır. Bu, köprünün karşılaşacağı sismik güçlerin kapsamlı bir şekilde anlaşılmasını gerektirir.

• Site - Spesifik Sismik Tehlike Analizi: Tasarıma başlamadan önce, köprü bölgesinin ayrıntılı bir sismik tehlike analizi yapılmalıdır. Bu analiz, yerel jeoloji, tarihsel deprem verileri ve gelecekteki sismik olayların olasılığı gibi faktörleri dikkate almaktadır. Sitedeki spesifik sismik tehlikeleri anlayarak, mühendisler köprü kafesi için uygun tasarım parametrelerini belirleyebilirler.
• Fazlalık ve süneklik: Depreme dirençli yapılarda fazlalık önemli bir tasarım ilkesidir. Bir çelik köprü kafesi, deprem sırasında bir üye başarısız olursa, yük diğer üyelere yeniden dağıtılabilir olması için çoklu yük - yol seçeneklerine sahip olmalıdır. Süneklik ise, çelik yapının yük kapasitesini kaybetmeden plastik olarak deforme olma yeteneğini ifade eder. Çelik, yüksek sünekliği nedeniyle depreme dayanıklı tasarım için ideal bir malzemedir. Kafes elemanlarını yeterli sünekliğe sahip olacak şekilde tasarlayarak, köprü sismik enerjiyi emebilir ve dağıtabilir ve ani çökme riskini azaltır.

2. Malzeme seçimi

Bir deprem - eğilimli bir alanda çelik yapı köprü kafesi için malzeme seçimi son derece önemlidir.

• Yüksek mukavemet ve sünek çelik: Yüksek mukavemetli çelik, yapının ağırlığını azaltırken gerekli yük kapasitesini sağlayabilir. Aynı zamanda, çelik, sismik yükler altında plastik olarak deforme olabilmesini sağlamak için iyi bir sünekliğe sahip olmalıdır. Örneğin, ASTM A572 Sınıf 50 çelik, yüksek mukavemet ve süneklik kombinasyonu nedeniyle köprü yapısında yaygın olarak kullanılır.
• Kalite kontrolü: Çelik üyelerinin üretim sürecinde katı kalite kontrol önlemleri uygulanmalıdır. Bu, çelik üyelerin gerekli standartları ve spesifikasyonları karşılamasını sağlamak için uygun ısıl işlem, kaynak prosedürleri ve yıkıcı olmayan testleri içerir.

3. Bağlantı Tasarımı

Çelik yapı köprü kafesi üyeleri arasındaki bağlantılar sismik performansında hayati bir rol oynar.

• Katı ve sünek bağlantılar: Köprü kafesinde iki ana bağlantı türü vardır: sert bağlantılar ve sünek bağlantılar. Sert bağlantılar, hem kesme hem de moment kuvvetlerini üyeler arasında aktarmak için tasarlanmıştır ve yüksek düzeyde yapısal stabilite sağlar. Öte yandan, sünek bağlantılar, üyeler arasında sismik enerjiyi dağıtmaya yardımcı olabilecek bir göreceli harekete izin vermek için tasarlanmıştır. Tasarım gereksinimlerine bağlı olarak köprü kafesi farklı kısımlarında sert ve sünek bağlantıların bir kombinasyonu kullanılabilir.
• Kaynaklı ve cıvatalı bağlantılar: Kaynaklı bağlantılar genellikle yüksek mukavemetleri ve sertlikleri nedeniyle çelik köprü kafeslerinde kullanılır. Bununla birlikte, kalitelerini sağlamak için dikkatlice tasarlanmalı ve imal edilmelidirler. Cıvatalı bağlantılar, özellikle inşaat ve bakım kolaylığının önemli olduğu alanlarda da yaygın olarak kullanılmaktadır. Cıvatalı bağlantılar bir dereceye kadar esneklik sağlayabilir ve kolayca incelenebilir ve onarılabilir.

4. Vakıf tasarımı

Çelik yapı köprü kafesi, özellikle deprem eğilimli alanlarda genel istikrarının anahtarıdır.

• Toprak - Yapı Etkileşimi: Köprü Vakfı ile toprak arasındaki etkileşim tasarım sürecinde dikkate alınmalıdır. Farklı toprak tipleri farklı sismik tepki özelliklerine sahiptir. Örneğin, yumuşak topraklar sismik dalgaları güçlendirerek köprü temelinde hareket eden kuvvetleri artırabilir. Mühendislerin toprak özelliklerini belirlemek ve temeli buna göre tasarlamak için toprak testleri yapmaları gerekir.
• Derin Temeller: Çoğu durumda, depremde yığın veya caisson gibi derin temeller kullanılır - yükleri köprü kafesten daha kararlı toprak katmanlarına aktarmak için eğilimli alanlardır. Derin temeller, bir deprem sırasında yanal kuvvetlere ve yerleşime karşı daha iyi direnç sağlayabilir.

5. Dinamik Analiz

Dinamik analiz, bir deprem - eğilimli bir alanda çelik yapı köprü kafesi için tasarım sürecinin önemli bir parçasıdır.

• Yanıt Spektrum Analizi: Yanıt spektrum analizi, bir köprü kafesi kafesinin sismik tepkisini tahmin etmek için yaygın olarak kullanılan bir yöntemdir. Bu yöntem, yapının doğal frekanslarını ve mod şekillerini ve sismik zemin hareketinin özelliklerini dikkate alır. Mühendisler, yanıt spektrum analizi gerçekleştirerek, köprü kafesinin bir deprem sırasında yaşayacağı maksimum kuvvetleri ve yer değiştirmeleri belirleyebilir.
• Zaman - Tarih Analizi: Zaman - Geçmiş analizi, zaman içinde gerçek sismik yer hareketinin simülasyonunu içeren daha gelişmiş bir yöntemdir. Bu yöntem, deprem sırasında kuvvetlerin ve yer değiştirmelerin geliştirilmesi de dahil olmak üzere, köprü kafesinin dinamik davranışı hakkında daha ayrıntılı bilgi sağlayabilir. Zaman - Geçmiş analizi genellikle karmaşık köprü yapıları için veya yüksek sismik tehlikeleri olan bölgelerde kullanılır.

6. İlgili çelik yapıların dahil edilmesi

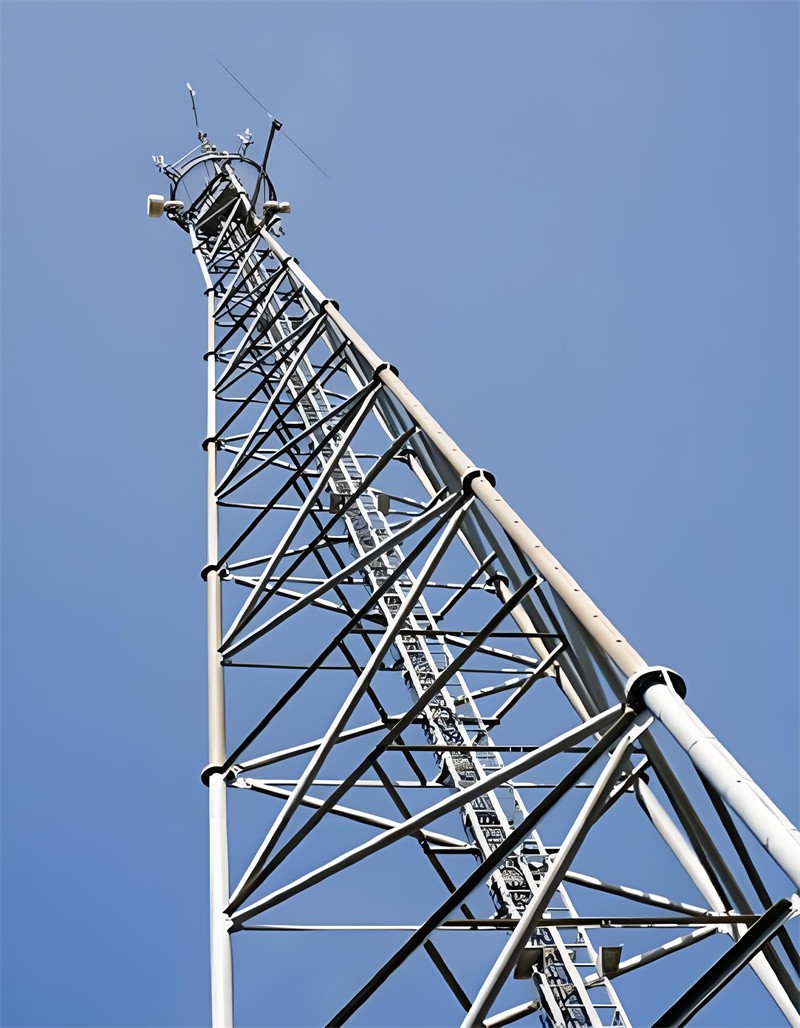

Köprü kafeslerine ek olarak, şirketimiz ayrıcaÇelik yapı çatı ve duvar kafesi-Çelik Yapı İletişim Kulesi, VeÇelik Yapı Deposu Kesme. Bu yapıların ayrıca deprem eğilimli alanlarda sismik güçlere dayanacak şekilde tasarlanması gerekir. Bu yapılar için tasarım ilkeleri ve düşünceleri, sismik direnç, malzeme seçimi, bağlantı tasarımı ve temel tasarımı dahil olmak üzere köprü kafeslerininkine benzer.

7. Bakım ve muayene

İyi tasarlanmış çelik yapı köprü kafesi olsa bile, depremde eğilimli alanlarda uzun vadeli performansını sağlamak için düzenli bakım ve muayene esastır.

• Görsel inceleme: Çatlaklar, korozyon veya çelik üyelerde ve bağlantılarda deformasyon gibi hasar belirtilerini kontrol etmek için düzenli olarak görsel denetimler yapılmalıdır. Daha fazla bozulmayı önlemek için denetim sırasında belirlenen herhangi bir sorun derhal ele alınmalıdır.
• Yıkıcı olmayan testler: Çelik elemanlarındaki iç kusurları tespit etmek için ultrasonik test, manyetik partikül testi ve radyografik test gibi yıkıcı olmayan test yöntemleri kullanılabilir. Bu testler, yapısal başarısızlığa yol açmadan önce potansiyel sorunların belirlenmesine yardımcı olabilir.

Sonuç olarak, bir deprem - eğilimli bir alanda çelik yapı köprü kafes tasarımı, sismik direnç, malzeme seçimi, bağlantı tasarımı, temel tasarımı, dinamik analiz ve bakım dikkate alan kapsamlı bir yaklaşım gerektirir. Çelik yapı köprü kafes tedarikçisi olarak, depreme eğilimli alanlar için katı tasarım gereksinimlerini karşılayan yüksek kaliteli ürünler sağlamayı taahhüt ediyoruz. Çelik yapı köprü kafeslerine veya diğer ilgili çelik yapılara ihtiyacınız varsa, sizi tedarik ve daha fazla tartışma için bizimle iletişime geçmeye davet ediyoruz. Size profesyonel tasarım ve teknik destek sağlayabilecek deneyimli mühendisler ve teknisyenlerden oluşan bir ekibimiz var.

Referanslar

• Priestley, MJN, Seabil, F. ve Calvi, GM (1996). Sismik tasarımı ve köprülerin güçlendirilmesi. Wiley.
• Chopra, AK (2007). Yapıların dinamikleri: Deprem mühendisliğine teori ve uygulamalar. Prentice Salonu.
• Aashto. (2017). AASHTO LRFD Köprü Tasarım Özellikleri. Amerikan Devlet Karayolu ve Ulaşım Yetkilileri Derneği.
